1. Αδειοδοτική φάση |
|
|
Αριθμός αίτησης στη Ρ.Α.Ε. για έκδοση άδειας παραγωγής |
Γ – 05456 |
|
|
|
|
2. Τεχνολογία |
|
|
Μονάδα Α.Π.Ε.: |
αιολικό πάρκο |
|
Μονάδα αποθήκευσης: |
αναστρέψιμο υδροηλεκτρικό |
|
|
|
|
|
|
|
Σχήμα 1: Λειτουργική δομή υβριδικού σταθμού Κρήτης 55ΜW. |
|
|
|
|
|
3. Χωροθέτηση |
|
|
Περιοχή εγκατάστασης αιολικών πάρκων: |
Κορυφογραμμές «Άγιος Χαράλαμπος» & «Τσίβη» Νομού Ηρακλείου |
|
Περιοχή εγκατάστασης αναστρέψιμου υδροηλεκτρικού: |
Ύψωμα «Απιδάκι» & όρμος ανατολικά της ακτής «Λιβάρι» Νομού Λασιθίου |
|
|
|
|
|
|
|

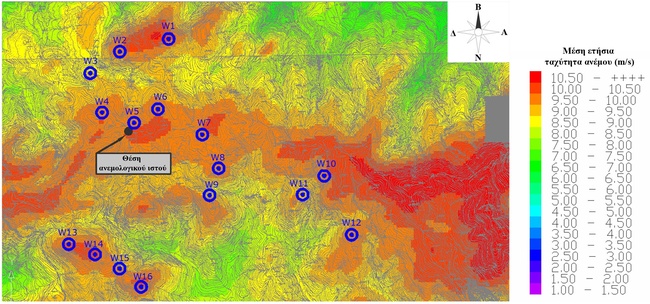

Σχήμα 2: Χωροθέτηση αιολικού πάρκου «Άγιος Χαράλαμπος» σε υπόβαθρο χάρτη αιολικού δυναμικού. |
|
|
|
|
|
|
|
|

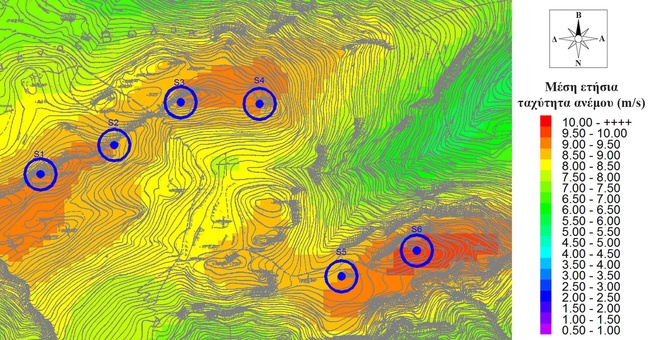

Σχήμα 3: Χωροθέτηση αιολικού πάρκου «Τσίβη» σε υπόβαθρο χάρτη αιολικού δυναμικού. |
|
|
|
|
|
|
|
|

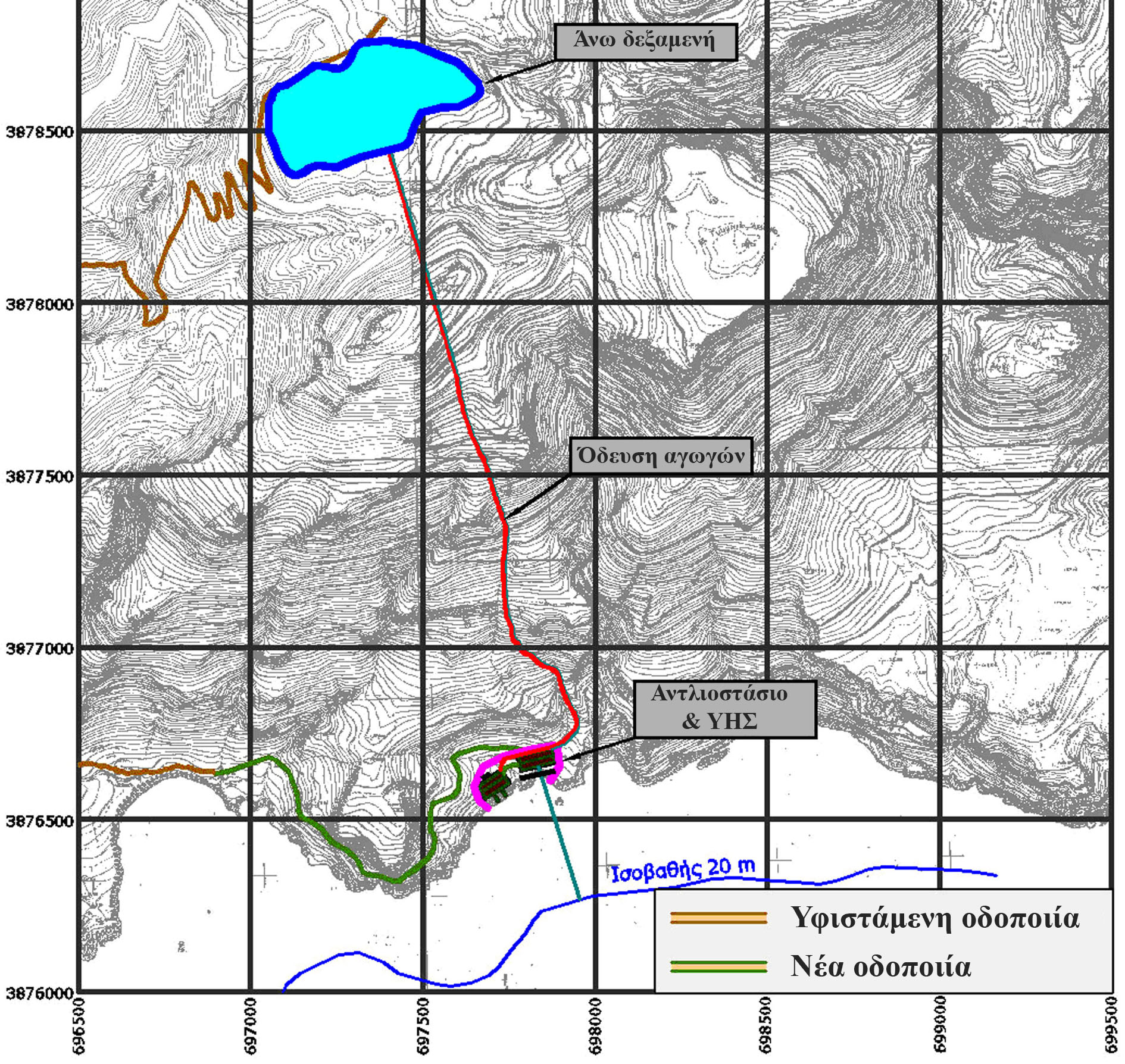

Σχήμα 4: Χωροθέτηση αναστρέψιμου υδροηλεκτρικού. |
|
|
|
|
|
4. Διαστασιολόγηση |
|
|
Ονομαστική εγγυημένη ισχύς (MW) |
55,0 |
|
Ονομαστική ισχύς αιολικού πάρκου (MW) |
66,0 |
|
Ονομαστική ισχύς υδροστροβίλων (MW) |
64,9 |
|
Ονομαστική μηχανική ισχύς αντλιών (MW) |
58,1 |
|
Ονομαστική ηλεκτρική ισχύς αντλιών (MW) |
64,6 |
|
Ονομαστική συνολική παροχή υδροστροβίλων (m3/sec) |
12,34 |
|
Ονομαστική συνολική παροχή αντλιών (m3/sec) |
8,79 |
|
Αγωγοί |
διπλός αγωγός |
|
Ελάχιστο μανομετρικό πτώσης (m) |
468,46 |
|
Μέγιστο μανομετρικό άντλησης (m) |
527,86 |
|
Εσωτερική διάμετρος σωληνώσεων πτώσης (m) |
2 x 2,0 |
|
Εσωτερική διάμετρος σωληνώσεων άντλησης (m) |
2 x 2,0 |
|
Συνολικός όγκος λιμνοδεξαμενής (m3) |
2.000.484 |
|
Ενεργή χωρητικότητα λιμνοδεξαμενής (m3) |
1.926.722 |
|
Ελάχιστος όγκος νερού στη λιμνοδεξαμενή (m3) |
73.762 |
|
Συνολικό μήκος σωληνώσεων (m) |
2.450 |
|
Κάτω δεξαμενή |
θάλασσα |
|
|
|
|
|
|
|

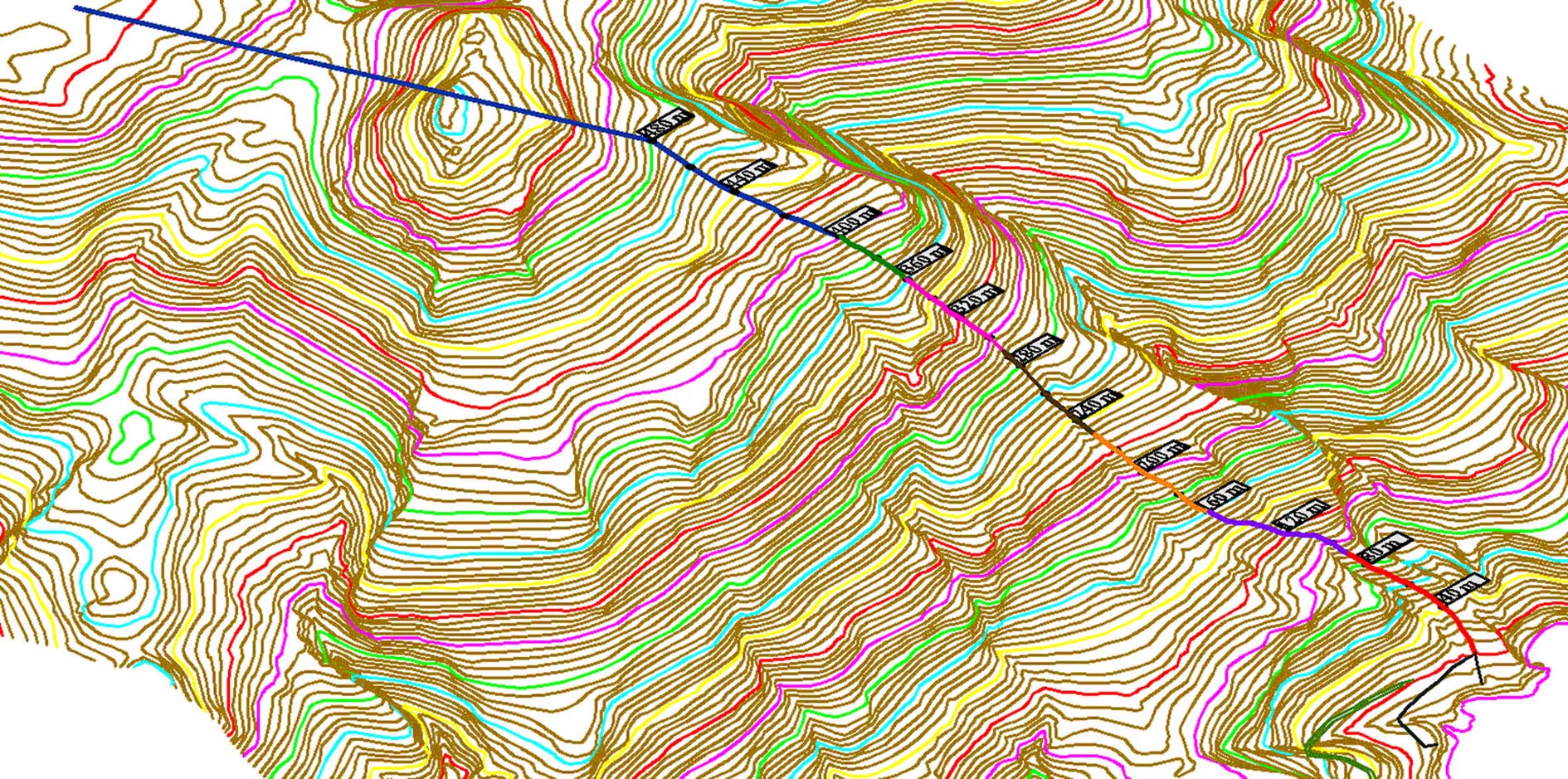

Σχήμα 5: Τρισδιάστατη όδευση αγωγών σε ψηφιοποιημένο ανάγλυφο. |
|
|
|
|
|
|
|
|

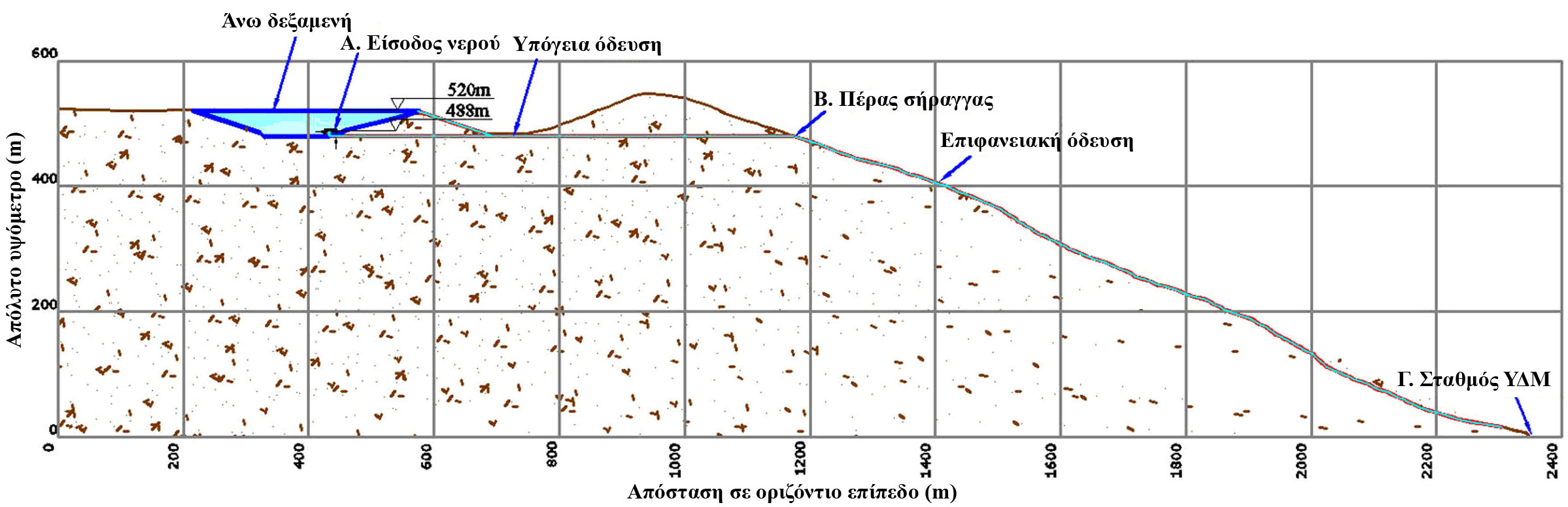

Σχήμα 6: Μηκοτομή όδευσης αγωγών. |
|
|
|
|
|
5. Ενεργειακά – περιβαλλοντικά αποτελέσματα |
|
|
Ποσοστό ετήσιας κάλυψης κατανάλωσης ηλεκτρικής ενέργειας από τον υβριδικό σταθμό: |
4,72% |
|
Ετήσια μείωση εκπομπών CO2 (tn): |
98.036 (5,16%) |
|
|
|
|
|
|
|

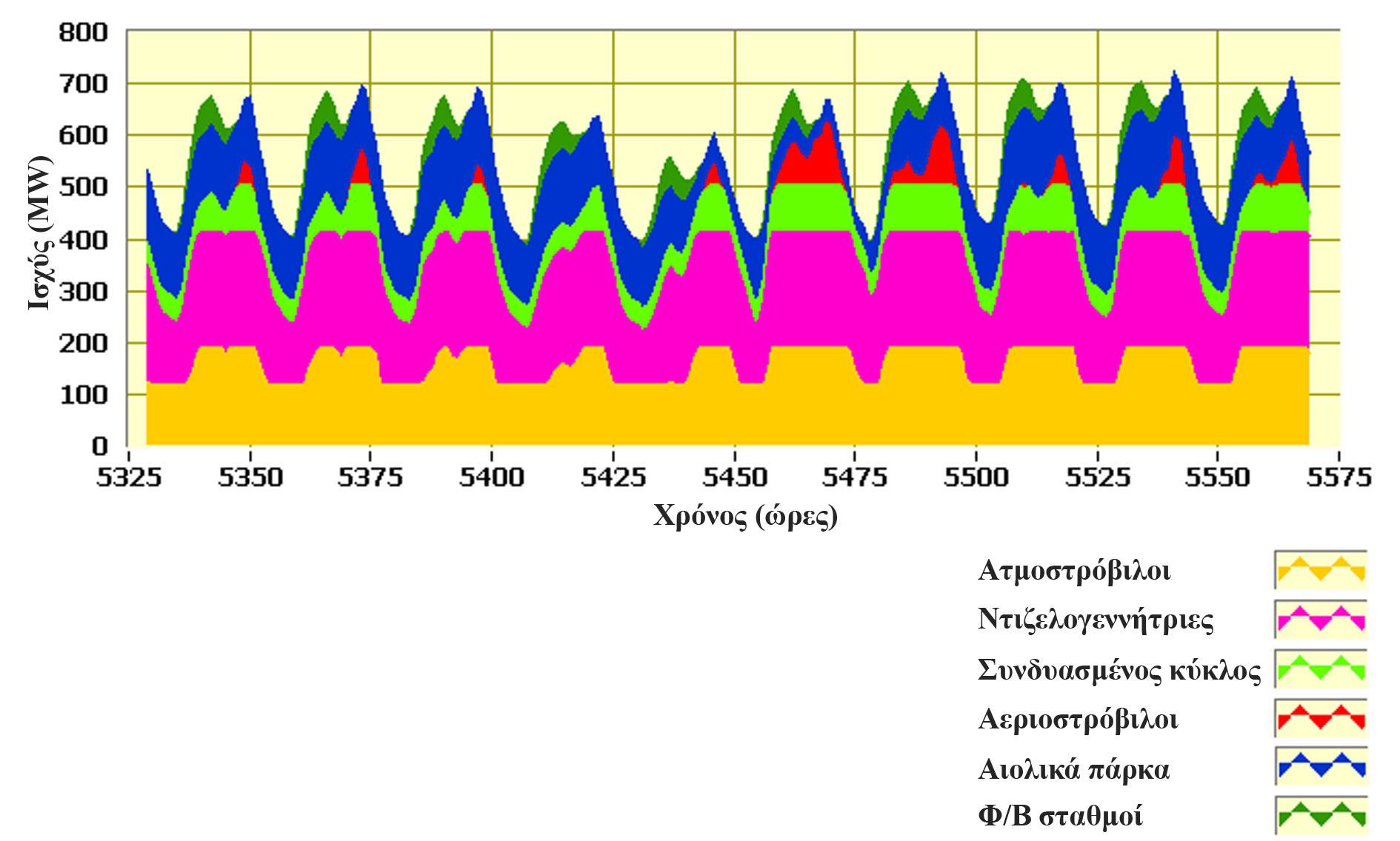

Σχήμα 7: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) πριν την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

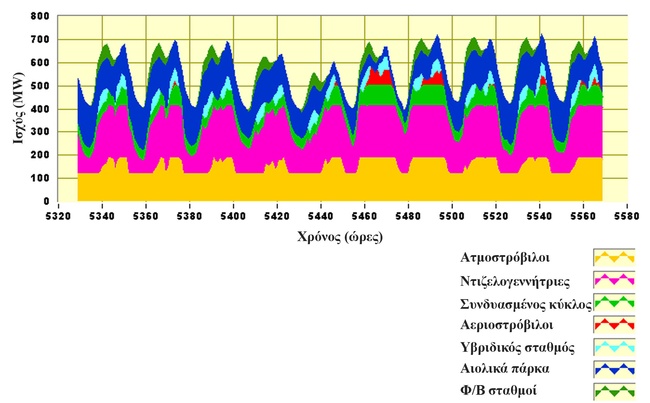

Σχήμα 8: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) μετά την εισαγωγή του υβριδικού σταθμού. |
|
