1. Αδειοδοτική φάση |
|
|
Αριθμός αίτησης στη Ρ.Α.Ε. για έκδοση άδειας παραγωγής |
Γ – 05879 |
|
|
|
|
2. Τεχνολογία |
|
|
Μονάδα Α.Π.Ε.: |
αιολικό πάρκο |
|
Μονάδα αποθήκευσης: |
αναστρέψιμο υδροηλεκτρικό |
|
|
|
|
|
|
|
Σχήμα 1: Λειτουργική δομή υβριδικού σταθμού Αστυπάλαιας. |
|
|
|
|
|
3. Χωροθέτηση |
|
|
Περιοχή εγκατάστασης αιολικού πάρκου: |
Ύψωμα «Καστελλάνο» Ανατολική Αστυπάλαια |
|
Περιοχή εγκατάστασης αναστρέψιμου υδροηλεκτρικού: |
Ύψωμα «Καστελλάνο» & ακρωτήριο «Τρυπιτή» Ανατολική Αστυπάλαια |
|
|
|
|
|
|
|

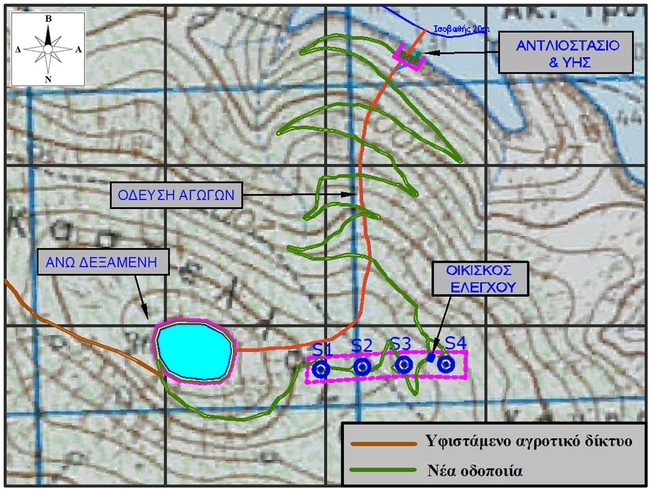

Σχήμα 2: Χωροθέτηση υβριδικού σταθμού Αστυπάλαιας. |
|
|
|
|
|
|
|
|

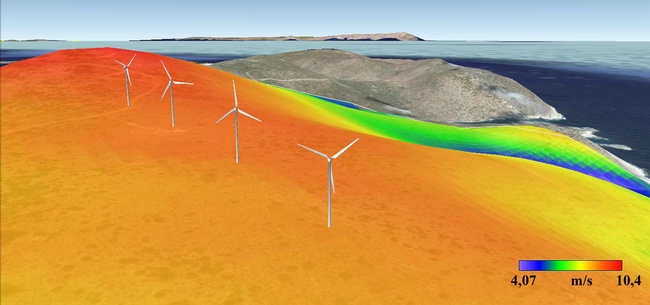

Σχήμα 3: Χωροθέτηση αιολικού πάρκου υβριδικού σταθμού Αστυπάλαιας σε τρισδιάστατο χάρτη με υπόβαθρο αιολικού δυναμικού. |
|
|
|
|
|
4. Διαστασιολόγηση |
|
|
Ονομαστική εγγυημένη ισχύς (MW) |
2,50 |
|
Ονομαστική ισχύς αιολικού πάρκου (MW) |
3,60 |
|
Ονομαστική ισχύς υδροστροβίλων (MW) |
2,738 |
|
Ονομαστική μηχανική ισχύς αντλιών (MW) |
3,368 |
|
Ονομαστική ηλεκτρική ισχύς αντλιών (MW) |
3,544 |
|
Ονομαστική συνολική παροχή υδροστροβίλων (m3/sec) |
0,85 |
|
Ονομαστική συνολική παροχή αντλιών (m3/sec) |
0,77 |
|
Αγωγοί |
διπλός αγωγός |
|
Ελάχιστο μανομετρικό πτώσης (m) |
315 |
|
Μέγιστο μανομετρικό άντλησης (m) |
360 |
|
Εσωτερική διάμετρος σωληνώσεων πτώσης (m) |
1,5 |
|
Εσωτερική διάμετρος σωληνώσεων άντλησης (m) |
1,5 |
|
Συνολικός όγκος λιμνοδεξαμενής (m3) |
269.238 |
|
Ενεργή χωρητικότητα λιμνοδεξαμενής (m3) |
255.648 |
|
Ελάχιστος όγκος νερού στη λιμνοδεξαμενή (m3) |
13.590 |
|
Συνολικό μήκος σωληνώσεων (m) |
1.485 |
|
Κάτω δεξαμενή |
θάλασσα |
|
|
|
|
|
|
|

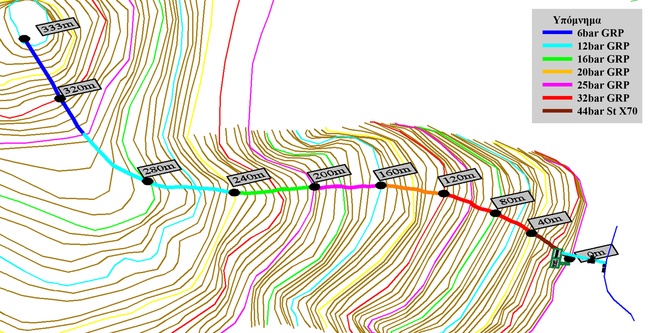

Σχήμα 4: Τρισδιάστατη όδευση αγωγών σε ψηφιοποιημένο ανάγλυφο. |
|
|
|
|
|
|
|
|

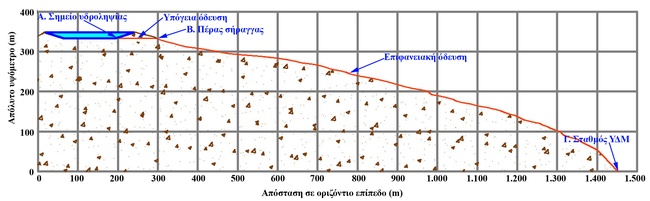

Σχήμα 5: Μηκοτομή όδευσης αγωγών. |
|
|
|
|
|
5. Ενεργειακά – περιβαλλοντικά αποτελέσματα |
|
|
Ποσοστό ετήσιας κάλυψης κατανάλωσης ηλεκτρικής ενέργειας από τον υβριδικό σταθμό: |
89,28% |
|
Ετήσια μείωση εκπομπών CO2 (tn): |
4.861 (85,73%) |
|
|
|
|
|
|
|

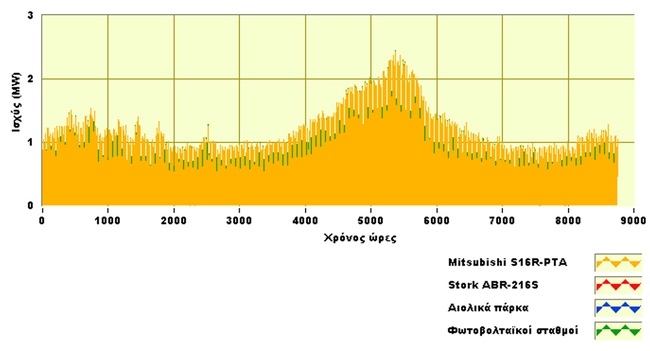

Σχήμα 6: Ετήσια σύνθεση παραγωγής ισχύος πριν την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

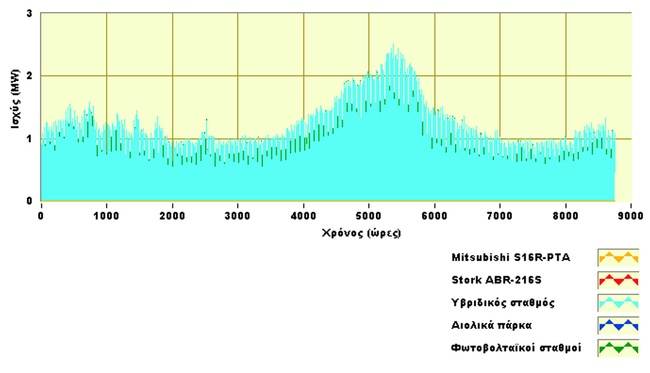

Σχήμα 7: Ετήσια σύνθεση παραγωγής ισχύος μετά την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

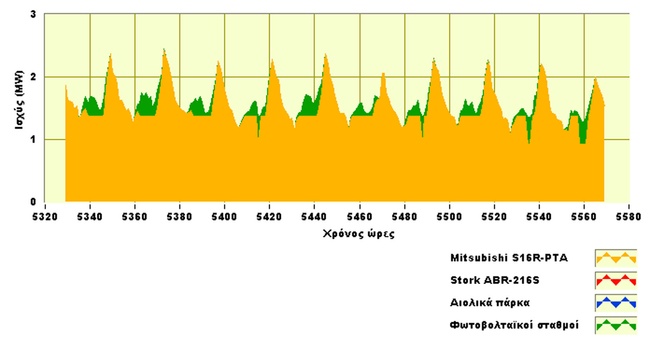

Σχήμα 8: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) πριν την εισαγωγή του υβριδικού σταθμού. |
|
|
|
|
|
|
|
|

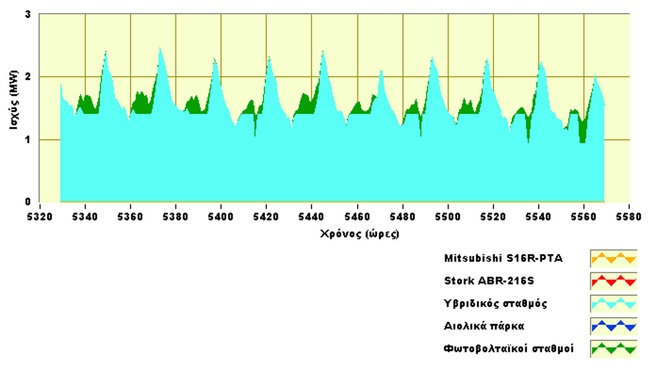

Σχήμα 9: Σύνθεση παραγωγής ισχύος κατά την περίοδο υψηλής ζήτησης ισχύος (Αύγουστος) μετά την εισαγωγή του υβριδικού σταθμού. |
|
